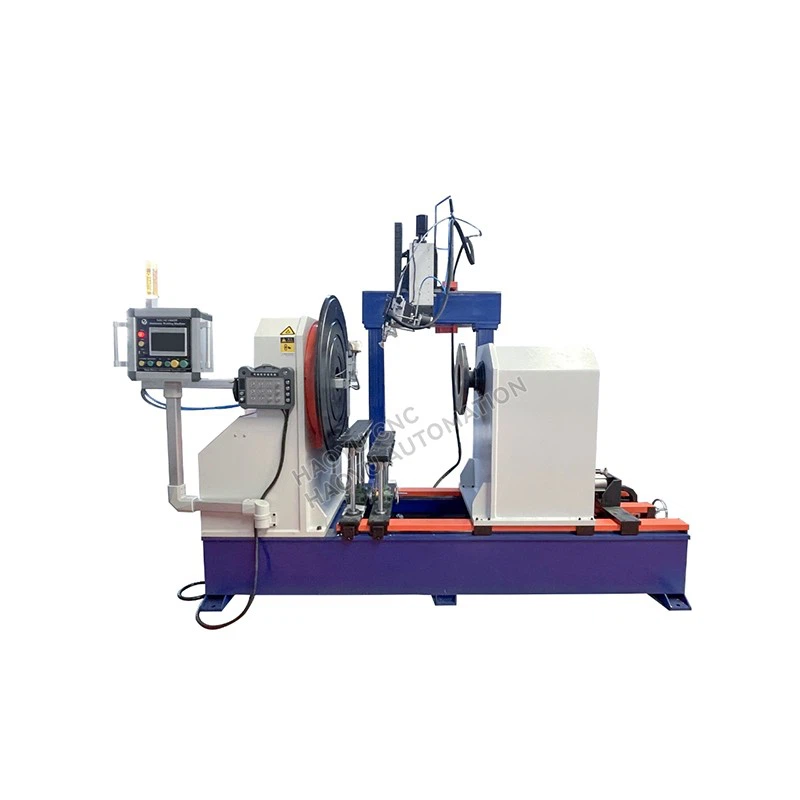

Saldatrice circolare automatica TIG per pentole



Saldatrice automatica a cordoni circolari

Questa apparecchiatura è una saldatrice circonferenziale automatizzata a gas inerte di tungsteno (TIG) progettata specificamente per pentole rotonde e cilindriche (come pentole in acciaio inossidabile, pentole in alluminio e pentole con fondo- composito).

Viene utilizzato principalmente per la saldatura circonferenziale del corpo e del fondo del vaso (strato singolo-o fondo composito) e può essere utilizzato anche per saldare traiettorie circolari come l'arricciatura del bordo del vaso e le piastre di rinforzo delle orecchie del vaso. L'apparecchiatura adotta una modalità di rotazione del pezzo e di fissaggio della torcia di saldatura, combinata con la tecnologia di saldatura TIG a filo caldo e freddo, garantendo saldature esteticamente gradevoli, assenza di porosità e saldatura su un lato-con formatura su entrambi i lati-. È adatto per la produzione di massa in settori quali utensili da cucina, rivestimenti di elettrodomestici e recipienti a pressione.





Saldatrice automatica TIG per pentole

Diametro pezzo applicabile	100mm-600mm (personalizzabile)
Altezza del pezzo applicabile	50mm-300mm
Materiale del pezzo	Acciaio inossidabile (201/304/316), alluminio e leghe di alluminio, acciaio al carbonio
Spessore del pezzo	0,6 mm-3,0 mm (alluminio inferiore o uguale a 4,0 mm)
Velocità di saldatura	0,2-5,0 giri/min (regolabile in modo continuo)
Metodo di raffreddamento della torcia di saldatura	Raffreddamento ad acqua (consigliato 200 A o superiore) / Raffreddamento ad aria (inferiore a 200 A)
Potenza nominale in ingresso	Trifase 380 V+10% 50 HZ
Potenza nominale	Circa. 15-25kVA (a seconda della configurazione dell'alimentatore per saldatura)
Corrente di saldatura	Impulso CA/CC 5A-400A
Sistema di controllo	PLC + Touch Screen (funzione di memorizzazione parametri standard)





Vendo saldatrice continua

• Saldature esteticamente gradevoli: l'arco di saldatura TIG stabile e l'apporto di calore concentrato determinano un disegno a squama di pesce uniforme-sulla superficie di saldatura, che non richiede molatura o solo una leggera lucidatura.
• Automazione ad alta-efficienza: la funzione di memoria PLC standard consente il richiamo dei parametri quando si cambiano i tipi di pentole, eliminando la necessità di regolazioni ripetute.
• Adatto per la saldatura di fondi compositi: è possibile aggiungere un sistema a filo caldo per risolvere le sfide di saldatura dei fondi compositi in alluminio (come acciaio inossidabile + alluminio + acciaio inossidabile), riducendo efficacemente la porosità.
• Protezione di sicurezza: allarme di sovra-temperatura, protezione da sotto-tensione/sovra{2}}corrente.





1. La funzione di questo cilindro è quella di consentire spazio sufficiente per il carico e lo scarico prima della saldatura e di posizionare con precisione il cilindro sul cordone di saldatura una volta completato il caricamento, ottenendo così una saldatura precisa.

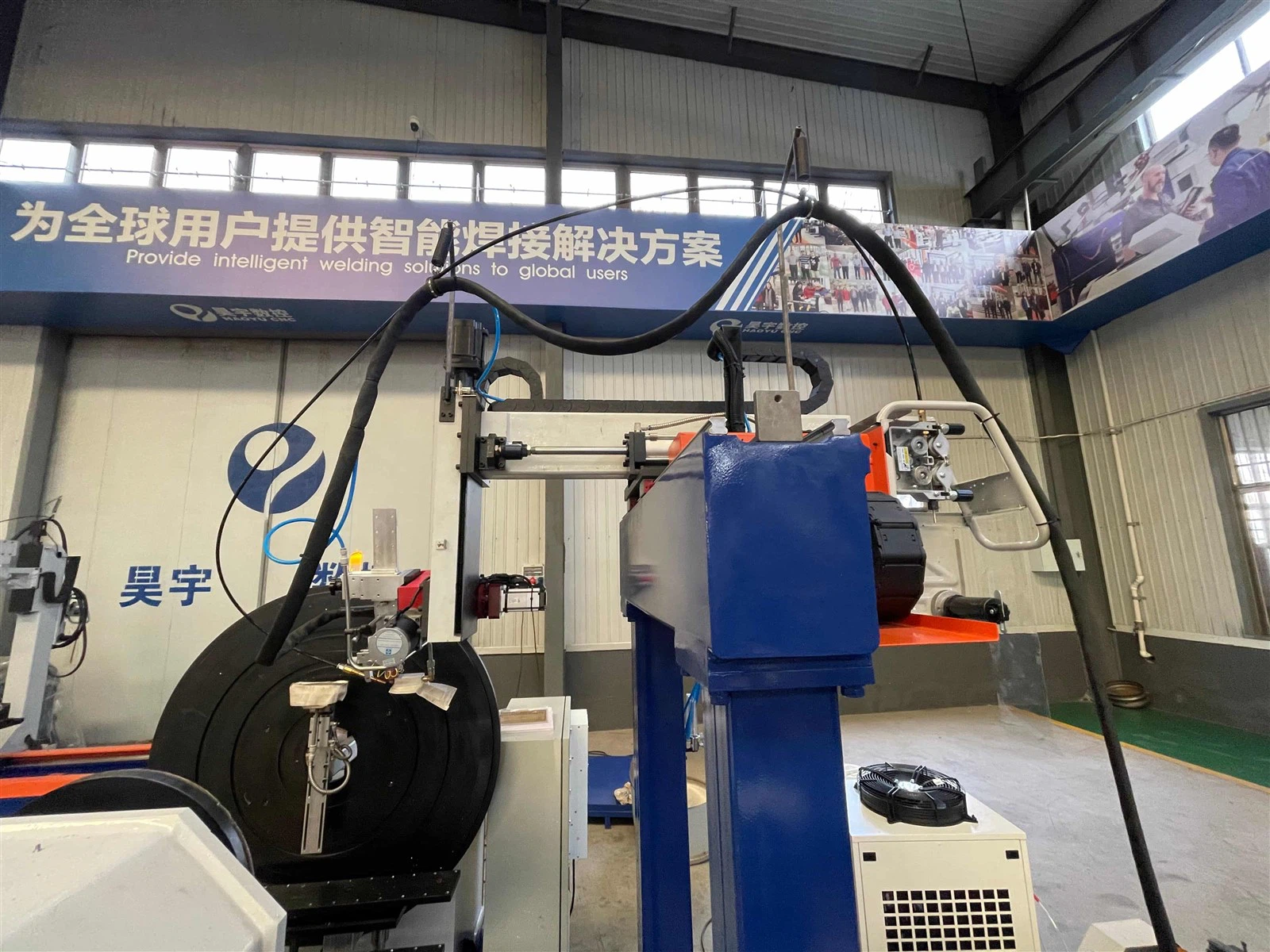

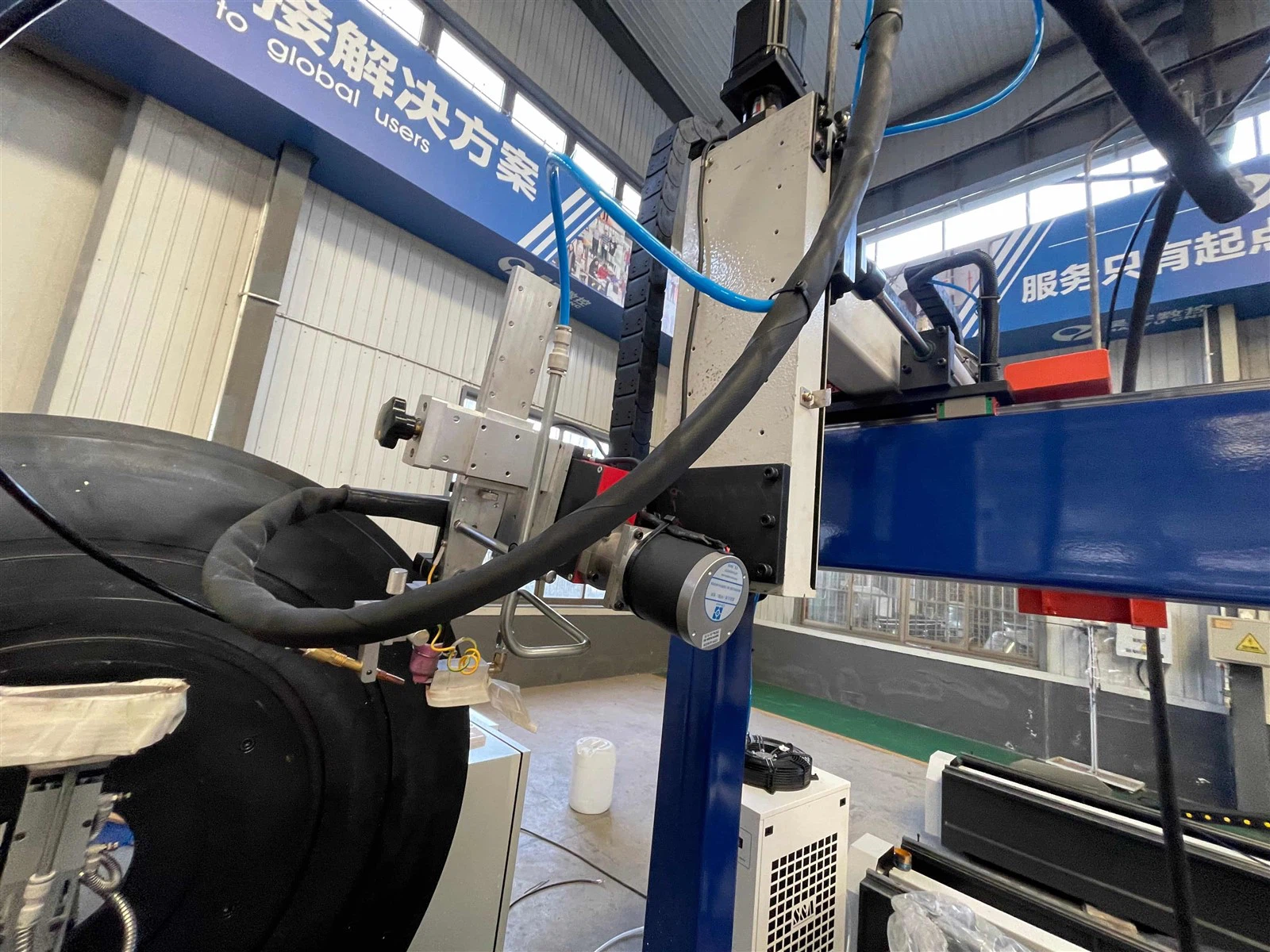

2. La testa di saldatura è dotata di un meccanismo di oscillazione sinistra-destra e di un meccanismo di movimento destra-giù per soddisfare le esigenze di saldatura di pentole di diverse dimensioni. Il meccanismo di oscillazione sinistra-destra fa sì che la torcia di saldatura oscilli regolarmente lateralmente lungo la larghezza della saldatura, aumentando efficacemente la copertura della zona-alterata dal calore e consentendo la formazione-una tantum di saldature più ampie, migliorando significativamente l'efficienza della saldatura e la qualità della deposizione. Il meccanismo di movimento verso destra-verso il basso è principalmente responsabile della regolazione della posizione verticale della torcia di saldatura. Può allineare con precisione la torcia in base alle variazioni del diametro o dell'altezza del pezzo, garantendo che l'elettrodo di tungsteno mantenga sempre la lunghezza e l'angolo ottimali dell'arco con la saldatura delle pentole, adattandosi così alla saldatura di pezzi di diverse dimensioni.



3. Durante il processo di saldatura, la sua funzione è quella di guidare il corpo della contropunta a muoversi assialmente rapidamente e senza intoppi in base alla lunghezza della pentola o alla sua posizione di bloccaggio attraverso l'estensione e la retrazione del cilindro, ottenendo così un supporto e un posizionamento flessibili per pentole di diverse specifiche. Il metodo guidato dal cilindro- fa sì che la contropunta si muova rapidamente ed è facile da controllare. Di solito viene utilizzato insieme a una valvola a farfalla per ottenere un arresto tampone alla fine della corsa e per ottenere un collegamento di interblocco con le azioni di bloccaggio e saldatura della macchina utensile tramite segnali elettrici, garantendo la stabilità e l'efficienza di bloccaggio delle pentole durante la saldatura rotativa.

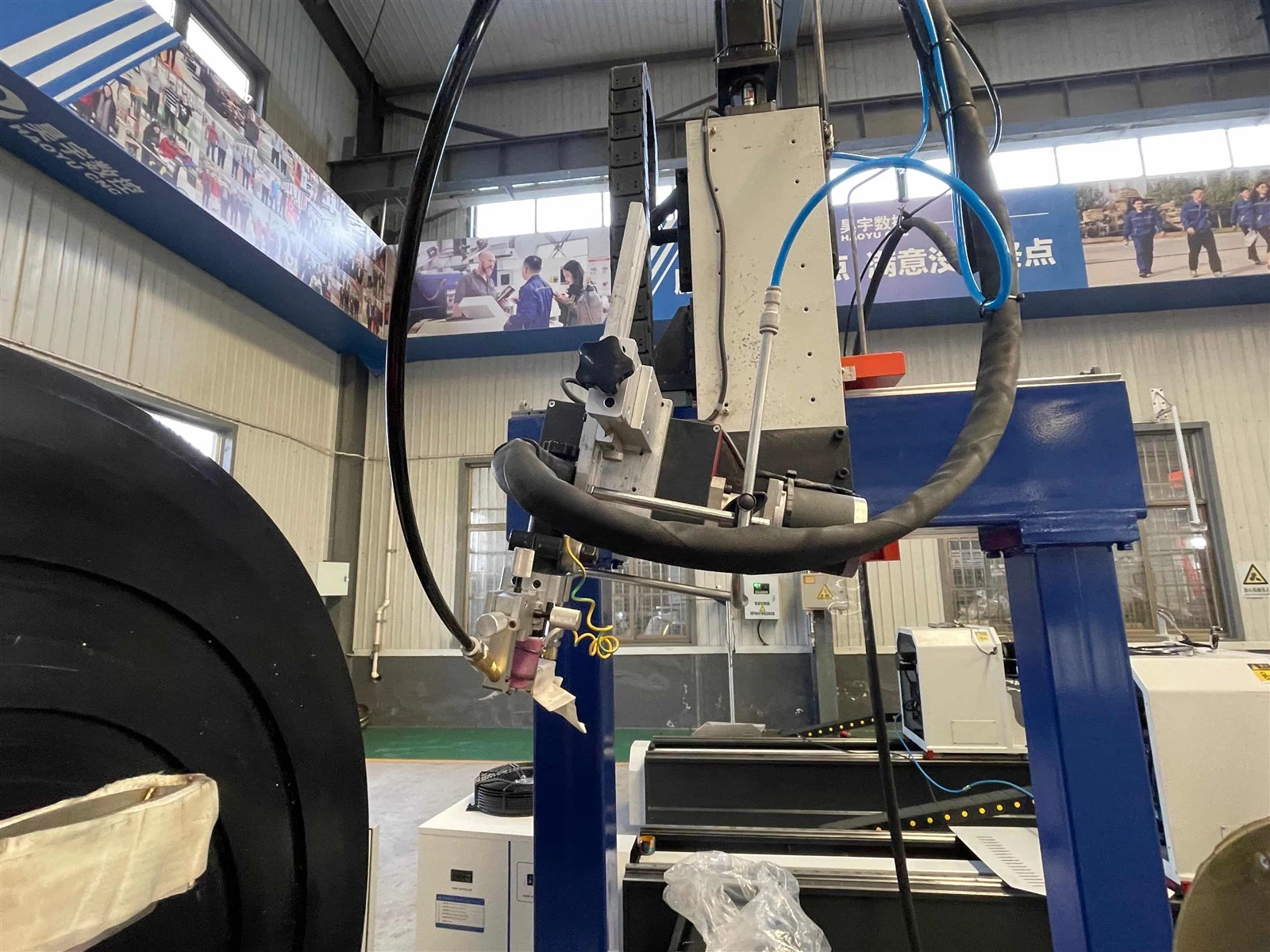

4. Le torce per saldatura utilizzano generalmente una struttura raffreddata ad acqua- per resistere al calore generato durante la saldatura continua, garantendo stabilità per periodi prolungati. È incorporato un meccanismo di bloccaggio dell'elettrodo di tungsteno ad alta-precisione per garantire un allineamento e una lunghezza dell'arco costanti mentre l'arco ruota sul cordone di saldatura circonferenziale delle pentole. Per i materiali delle pentole di uso comune come acciaio inossidabile, alluminio e leghe di alluminio, la progettazione della torcia di saldatura deve considerare anche la protezione dal gas. La struttura ottimizzata dell'ugello e i canali del flusso d'aria creano uno schermo protettivo stabile a flusso laminare, prevenendo efficacemente l'ossidazione della saldatura.



5. Il mandrino sulla scatola del mandrino funge da "pinza di centraggio", la sua funzione principale è quella di bloccare con precisione pentole di diversi diametri attraverso un movimento sincrono radiale, garantendo che il centro di rotazione del pezzo coincida con l'asse del mandrino. Ciò è fondamentale per garantire la precisione della formazione della saldatura. Il mandrino sulla contropunta funge principalmente da "supporto successivo-", con i suoi spessori che forniscono il precarico assiale per prevenire la deformazione e lo slittamento del pezzo in lavorazione alle alte temperature di saldatura, proteggendo al tempo stesso le superfici lucide della parete interna o del fondo della pentola da segni di bloccaggio o graffi.

6.Rendering





Saldatrice a cordoni circolari





1.Normalmente utilizzeremo la custodia in compensato di fumigazione per l'imballaggio; per alcune macchine di grandi dimensioni, possiamo utilizzare pallet in acciaio e copertura in pellicola di plastica. Tutte le macchine vengono verniciate con vernice antiruggine o olio prima di lasciare la fabbrica.
2.Il pacchetto può essere richiesto dai clienti
