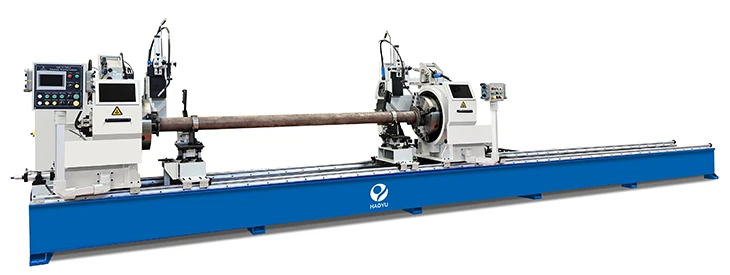

Saldatrice automatica per tubi e flange

La saldatrice per flange di tubi in acciaio è un'attrezzatura speciale utilizzata per saldare tubi e flange in acciaio (connettori per tubazioni) ed è ampiamente utilizzata nei sistemi di tubazioni in settori quali petrolio, prodotti chimici, gas naturale ed energia elettrica. L'attrezzatura deve garantire un'elevata resistenza della saldatura, una buona tenuta ed essere in grado di resistere ad alta pressione, alta temperatura o fluidi corrosivi.

Invia la tua richiesta

Descrizione

Saldatrice automatica per tubi e flange

Tipo di dispositivo

Saldatore automatico per circonferenza (tradizionale): il tubo in acciaio è fisso, la pistola di saldatura ruota e si ottiene una saldatura continua a 360 gradi, adatta per la produzione di massa.
Saldatrice a portale: saldatura di flange di grande diametro, dotata di teste a pistola multiple, ad alta efficienza.
Stazione di saldatura robotizzata: produzione flessibile, adatta per la saldatura di flange multi-specifica (è necessario essere dotata di un posizionatore).
Saldatrice manuale/semi-automatica: collabora con il funzionamento della saldatrice, adatta per piccoli lotti o scenari di manutenzione.

Processi di saldatura

Saldatura MAG (saldatura CO₂/gas misto di protezione): basso costo, alta efficienza, adatta per flange in acciaio al carbonio.
Saldatura TIG: acciaio inossidabile, flange in acciaio legato, alta qualità di saldatura.
Saldatura ad arco sommerso (SAW): saldatura ad alta penetrazione di tubi di acciaio a pareti spesse-.
Saldatura ibrida ad arco laser-: alta precisione, bassa deformazione, utilizzata in campi di fascia alta-.

Componenti principali

Generatore per saldatura: generatore digitale MIG/MAG, TIG o arco sommerso.
Meccanismo di rotazione: i telai di testa e coda bloccano il tubo d'acciaio e il servomotore guida la rotazione uniforme.
Dispositivo di posizionamento della flangia: bloccaggio idraulico o pneumatico per garantire la verticalità della flangia e del tubo in acciaio.
Sistema di controllo: programmazione PLC, memorizzazione di più set di parametri di saldatura (corrente, tensione, velocità, ecc.).

Caratteristiche tecniche
✔ Alta efficienza e stabilità: la velocità di saldatura automatica è stabile.
✔ Forte adattabilità: può saldare acciaio al carbonio, acciaio inossidabile, acciaio legato, ecc.
✔ Alta qualità di saldatura: nessun difetto come pori e mancanza di fusione e può essere rilevato mediante raggi X- o ultrasuoni.

Immagini dei dettagli
