Saldatrice per estremità dell'albero dell'asse controllata da CNC-



La saldatrice automatizzata della testa dell'asse è un sistema di saldatura robotizzato avanzato progettato per l'unione ad alta-efficienza ed elevata-resistenza delle estremità dell'asse in applicazioni automobilistiche,-autocarri pesanti e-veicoli fuoristrada. Integrando controlli CNC o robotica industriale, garantisce una qualità di saldatura costante con una distorsione termica minima, su misura per ambienti di produzione di massa.





• Processi di saldatura flessibili

Supporta MIG/MAG, saldatura laser ibrida o saldatura ad arco sommerso (SAW) per diversi spessori di materiale (3–20 mm).

Tracciamento laser opzionale della cucitura per compensare le tolleranze di assemblaggio (±0,2 mm).

• Operazione automatizzata

Braccio robotico a 6 assi o sistema a portale CNC con ripetibilità di ±0,05 mm.

Il posizionatore rotativo a doppia-stazione consente il carico/scarico continuo (tempo di ciclo: inferiore o uguale a 90 secondi/parte).

• Fissaggio di precisione

Bloccaggio idraulico/pneumatico per semiassi (gamma di diametri: Φ50–Φ200mm).

Garantiscono mandrini autocentranti-<0.1mm radial runout.

• Garanzia di qualità

Monitoraggio della saldatura in tempo reale-(feedback tensione/corrente dell'arco).

Ispezione a ultrasuoni in linea-opzionale per il rilevamento dei difetti.







Alimentazione elettrica	Convertitore digitale da 350–500 A (ciclo di lavoro 100%)
Velocità di saldatura	0–80 cm/min (regolabile tramite HMI)
Assi	3–6 assi programmabili (X/Y/Z per torcia + rotazione asse R-)
Protezione	Custodia IP54 con porte di estrazione fumi





1. Il servomotore situato all'interno della copertura protettiva bianca superiore è principalmente responsabile della rotazione della torcia di saldatura a più angoli, garantendo cambiamenti di postura flessibili e ottenendo angoli di alimentazione e saldatura del filo ottimali durante la saldatura di saldature complesse. Il servomotore montato sul basamento della macchina fornisce potenza macroscopica, facendo ruotare l'intero gruppo motore e la torcia di saldatura tramite un meccanismo di trasmissione, controllando così l'avvio e la progressione del percorso di saldatura. Lavorando insieme, uno gestendo movimenti precisi e l'altro gestendo spostamenti su larga-scala, costituiscono il nucleo dell'alto-grado-di-libertà e delle capacità di saldatura ad alta-precisione dell'attrezzatura.

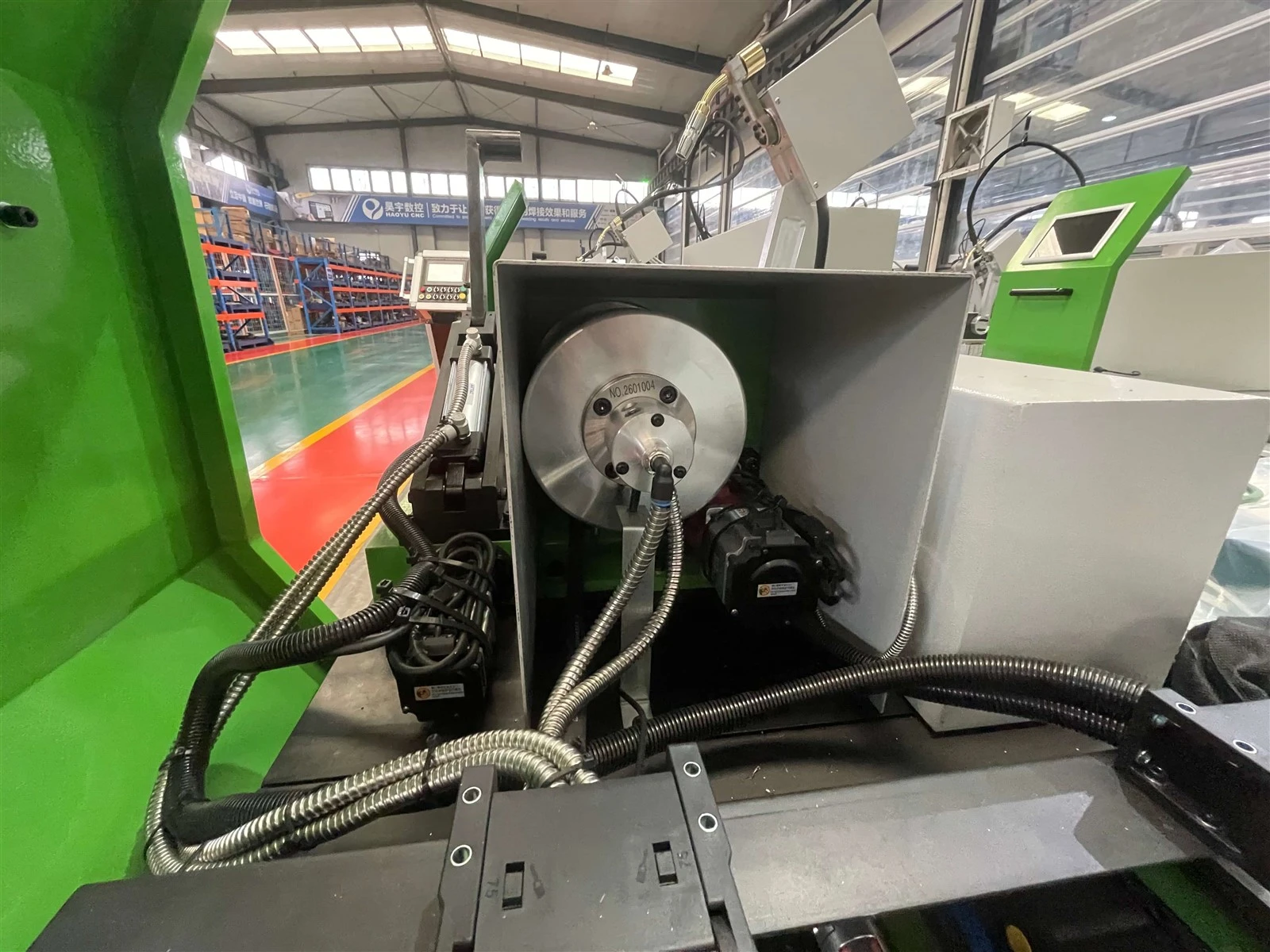

2.La saldatrice MAG con doppio asse a-pistola presenta un layout a-posizione opposta, con due scatole del mandrino montate su entrambi i lati del basamento della macchina. Ciascuna scatola del mandrino possiede capacità di movimento ad alta-precisione, azionate da un servomotore, che consentono il movimento alternativo su una guida lineare per accogliere pezzi di varia lunghezza. Allo stesso tempo, ciascuna scatola del mandrino integra un sistema di servoazionamento indipendente, controllando direttamente il mandrino per una rotazione precisa, garantendo un riposizionamento stabile del pezzo durante la saldatura e soddisfacendo i requisiti per la saldatura simultanea a doppia-pistola.





3. La scatola del pannello adotta un layout modulare e in genere integra un'interfaccia uomo-schermo touch-macchina (HMI), manopole di preimpostazione dei parametri e spie di stato, consentendo agli operatori di impostare e monitorare parametri chiave come corrente di saldatura, tensione, velocità di avanzamento del filo e ricette di programma dal miglior punto di vista senza doversi avvicinare all'host di saldatura (come il posizionatore o l'area della torcia di saldatura).

4.Rendering







• Settore automobilistico: assiemi per autovetture/camion.
• Attrezzatura da costruzione: rinforzo dell'asse del caricatore/escavatore.
• Agricoltura: riparazioni della testata dell'assale del trattore.
