Saldatore circonferenziale automatico per dadi di bombole di gas verticali





1. Motore CA:

Il motore CA equipaggiato su questa saldatrice viene utilizzato principalmente per far ruotare la torcia di saldatura in modo stabile e preciso lungo la giuntura circonferenziale del dado della bombola del gas. Questo tipo di motore è robusto e di facile manutenzione e fornisce una potenza di rotazione continua fluida e affidabile. Il suo funzionamento è regolato con precisione dal sistema di controllo per garantire che la torcia di saldatura mantenga una velocità lineare costante e una traiettoria stabile durante la saldatura continua circonferenziale, ottenendo così una formazione di saldatura uniforme e di alta-qualità.

2. Dispositivo di raffreddamento:

L'apparecchio di raffreddamento per la saldatrice continua per dadi del serbatoio dell'aria utilizza principalmente un sistema di raffreddamento ad acqua circolante. Attraverso i canali dell'acqua di raffreddamento integrati nell'attrezzatura, si ottiene un rapido raffreddamento dell'area di saldatura. Questo dispositivo è generalmente realizzato in rame per ottimizzare la conduttività termica e si adatta perfettamente alla struttura del dado, garantendo un'efficiente dissipazione del calore durante la saldatura. Ciò controlla la deformazione del pezzo, stabilizza la qualità della saldatura e prolunga la durata dell'attrezzatura.

3. Il meccanismo di alimentazione del filo

Il meccanismo di alimentazione del filoè azionato da un servomotore di precisione ed è dotato di un riduttore ad alta-precisione per ottenere un controllo stabile e preciso della velocità del filo di saldatura. Il meccanismo è generalmente dotato di un design attivo della ruota di alimentazione del filo per garantire una forza di alimentazione del filo stabile e affidabile e prevenire efficacemente slittamenti o inceppamenti. La guida di alimentazione del filo è realizzata in materiale a bassa-resistenza e resistente all'usura-e il suo percorso è ottimizzato per ridurre l'attrito, garantendo che il filo di saldatura raggiunga la torcia di saldatura senza intoppi.

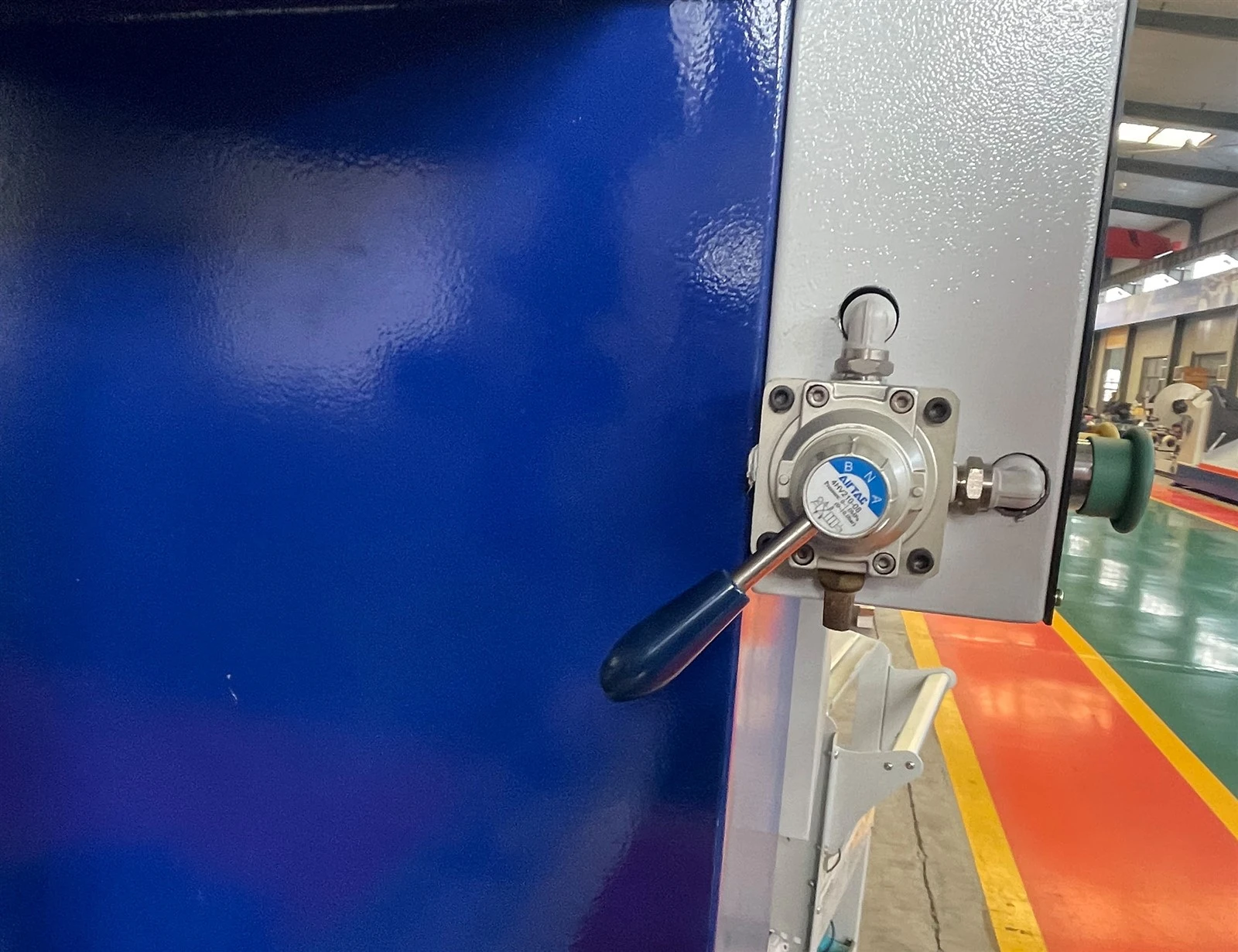

4. L'attuatore di questa macchina speciale è azionato da un cilindro-, ottenendo principalmente due azioni principali: in primo luogo, controllare il movimento di sollevamento e abbassamento della torcia di saldatura per raggiungere e completare con precisione la saldatura circonferenziale del dado del serbatoio dell'aria; in secondo luogo, azionare il meccanismo di bloccaggio dell'ugello dell'olio per garantire che il pezzo sia saldamente bloccato durante il processo di saldatura. Le azioni dei cilindri sono tutte controllate centralmente da una valvola rotativa pneumatica. L'operatore può cambiare il percorso dell'aria ruotando questa valvola, comandando così direttamente e in modo affidabile i cilindri per completare il movimento alternativo di estensione o retrazione, ottenendo un funzionamento continuo del movimento su-e-giù e del bloccaggio/rilascio della torcia di saldatura.

5. Torcia per saldatura

La saldatrice utilizza la saldatura ad arco di argon ed è dotata di una torcia di saldatura altamente stabile. Questa torcia è dotata di un elettrodo di tungsteno ad alta purezza-centrato con precisione e integra un meccanismo di alimentazione del filo altamente efficiente. Questo meccanismo di alimentazione del filo funziona insieme alla torcia di saldatura per fornire in modo continuo e uniforme il filo di saldatura al bagno di fusione durante il processo di saldatura.

6. Sistema di controllo

GiapponeOMRON PLC e touch screenvengono utilizzati per controllare l'intera macchina. Con l'aiuto dell'interfaccia uomo-macchina touch, è possibile preimpostare, memorizzare e recuperare la modalità e le specifiche di saldatura. Verranno visualizzati allarmi e indicazioni di guasto durante il processo di saldatura, come filo bloccato, filo bloccato, ecc.

7. Fonte di alimentazione e refrigeratore per saldatura

Alimentatore per saldatura TIG digitale ad alte-prestazioni: offre un controllo preciso della corrente (come le funzioni di salita/discesa lenta e di saldatura a impulsi). La saldatura a impulsi è fondamentale per controllare l'apporto di calore, ridurre la deformazione e migliorare la consistenza della penetrazione della saldatura. Il refrigeratore viene utilizzato principalmente per il raffreddamento circolante durante il processo di saldatura. Questo serbatoio è collegato al circuito di raffreddamento della torcia di saldatura tramite una pompa dell'acqua incorporata-, che fa circolare continuamente l'acqua di raffreddamento durante la saldatura. Ciò rimuove efficacemente le alte temperature generate dalla torcia di saldatura durante il funzionamento prolungato, garantendo che la temperatura della torcia rimanga stabile entro un intervallo operativo affidabile.



Saldatore circonferenziale per ugelli olio in alluminio



1.Caricamento:L'operatore posiziona il dado da saldare e il cappuccio terminale della bombola del gas nella posizione di attrezzatura sull'attrezzatura.



2. Bloccaggio e posizionamento:La rotazione della valvola manuale pneumatica centra e blocca automaticamente il pezzo.



3. Avvio della saldatura:L'operatore seleziona il programma corrispondente sul touchscreen e preme il pulsante di avvio.



4. Saldatura automatica:

• La torcia di saldatura si sposta automaticamente sul punto di saldatura.
• Pre-fornitura di gas.
• Accensione dell'arco ad alta-frequenza o accensione dell'arco liftante.
• La torcia di saldatura ruota a una velocità preimpostata, l'alimentatore di saldatura emette corrente in base al programma e il trainafilo alimenta il filo in modo sincrono.
• Dopo un giro (360 gradi) di saldatura, la corrente decade automaticamente per riempire il cratere, la torcia di saldatura viene sollevata e il gas viene interrotto dopo un ritardo.



5.Scarico:Ruotando la valvola direzionale pneumatica nella direzione opposta si solleva la torcia di saldatura e l'operatore rimuove il pezzo in lavorazione, completando un ciclo.





Considerazioni sulla selezione e sulla personalizzazione, abbiamo bisogno che tu fornisca i tuoi requisiti di saldatura in modo da poterti offrire una soluzione di saldatura più professionale:

• Queste macchine specializzate sono per lo più apparecchiature personalizzate non-standard. Gli utenti devono specificare i seguenti parametri tecnici al momento dell'acquisto:
• Gamma del pezzo: diametro del cilindro, altezza, peso.
• Specifiche del dado: dimensioni, materiale (acciaio al carbonio, acciaio inossidabile, lega di alluminio, ecc.).
• Requisiti del processo di saldatura: dimensioni della saldatura (altezza del braccio di saldatura), se è necessaria la saldatura interna ed esterna, se è richiesta la penetrazione completa, ecc.
• Requisiti del ciclo produttivo: Produzione oraria o giornaliera prevista.
• Livello di automazione: se deve essere integrato con robot di carico/scarico o linee di produzione.





1.Normalmente utilizzeremo la custodia in compensato di fumigazione per l'imballaggio; per alcune macchine di grandi dimensioni, possiamo utilizzare pallet in acciaio e copertura in pellicola di plastica. Tutte le macchine vengono verniciate con vernice antiruggine o olio prima di lasciare la fabbrica.
2.Il pacchetto può essere richiesto dai clienti.
