Saldatrice automatica per saldatura continua con cilindro idraulico CNC a 5 assi



Funzione della macchina

1. Saldatura automatica della cucitura circolare piatta o della saldatura d'angolo tra due tubi. Il processo di saldatura sarà continuo e costante. L'aspetto del cordone di saldatura è buono e liscio, la profondità e la larghezza della fusione soddisfano i requisiti di saldatura, il tasso di perdita è inferiore all'1%

2.Quando le dimensioni della posizione del pezzo sono uniformi, il posizionamento può essere automatico, comodo e affidabile da usare, la qualità della saldatura soddisfa i requisiti, il bloccaggio è rapido e conveniente. La macchina può funzionare continuamente per 24 ore.

3.La macchina è dotata della funzione di alta tensione, alimentazione lenta del filo e accensione dell'arco per garantire un'accensione affidabile dell'arco, nonché funzioni di chiusura dell'arco a bassa tensione e bassa corrente e riempimento del cratere dell'arco.

4. Adottare un sistema CNC con PLC, controllare l'azione delle 5- dimensioni: rotazione, torcia di saldatura su-giù, avanti e indietro, sinistra e destra e angolo di rotazione. Uscire dal percorso di saldatura per ottenere la normale saldatura del cordone quando l'arco brucia continuamente.

5.Il tipo di saldatura e le specifiche di saldatura possono essere preimpostati, memorizzati e richiamati tramite il PLC. È conveniente modificare i parametri e la conversione dello stato tramite l'interfaccia dello schermo della torcia.

6. L'estremità del pezzo viene bloccata e ruotata da un mandrino a tre- griffe. Prima di saldare, regolare la posizione della testa di saldatura e l'angolo di inclinazione della torcia di saldatura e fissarli bene. Durante la saldatura, la torcia di saldatura è fissa, il pezzo ruota e la posizione di saldatura è orizzontale.

7.La saldatrice è dotata di un sistema di messa a terra pulito che non resiste al flusso di corrente elettrica. Si deve evitare che l'elettrodo di messa a terra si colleghi alle filettature per evitare la bruciatura dell'arco o altro. Qualsiasi elettrodo di messa a terra deve essere collegato alla superficie esterna del tubo.

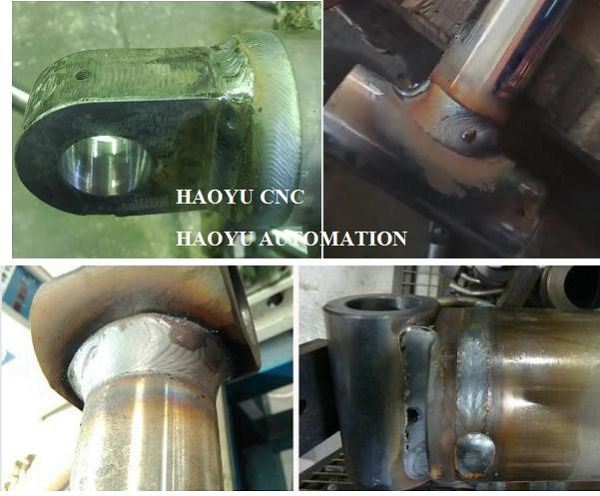

8.immagine di riferimento del cordone di saldatura





Procedure di lavoro

1.Caricare il pezzo sulle staffe di supporto e fissarlo tramite la maschera di utensileria del mandrino della testata

2 La torcia di saldatura si abbassa automaticamente e regola la posizione della torcia di saldatura

3.Gas di protezione pre-fornito

4. Completamento automatico del cordone di saldatura come programma

5.La torcia di saldatura si solleva e torna automaticamente al punto originale

6. Rilasciare l'attrezzatura sul mandrino e scaricare automaticamente il tubo

7 quindi iniziare dal passaggio n.1



Introduzione alla configurazione principale

La macchina speciale è composta da una testa elettrica a controllo numerico, un mandrino con morsetto e un meccanismo conduttivo, una contropunta, una testa di saldatura con torcia di saldatura, sistema di controllo elettrico, generatore di saldatura con alimentazione filo, sistema pneumatico.

Il collegamento video di lavoro della saldatrice automatica a cilindro idraulico CNC a 5 assi







Parametri della tecnica



Elenco di configurazione



NO.	Nome e Modello	Quantità	Segno
1	Corpo della saldatrice automatica	1 set	Marchio Haoyu
2	La fonte di alimentazione per saldatura e l'alimentatore a filo di tipo push Japan OTC EP400, possono utilizzare altri marchi come richiesto	1 set	OTC del Giappone
4	Cavo e connettore (marca Haoyu)	1 set	Marchio Haoyu
5	Programma di controllo del funzionamento della macchina	1 set	Marchio Haoyu
6	Torcia di saldatura (tipo con raffreddamento ad acqua)	1 set	Marchio Haoyu
7	Serbatoio di raffreddamento ad acqua	1 set	Marchio Haoyu
8	Testa di saldatura a 5 assi con torcia di saldatura	1 set	Marchio Haoyu
9	Mandrino con dispositivo di bloccaggio	1 set	Marchio Haoyu
10	Pannello di controllo operativo con schermo torcia MCGS	1 set
11	Impianto elettrico con PLC OMRON giapponese	1 set
12	Sistema pneumatico	1 set	Marchio AIRTAC di Taiwan
13	Staffe di supporto	2 set	Marchio Haoyu
14	Insegna ciondolo	1 set	Marchio Haoyu
15	Binario di guida	1 set	TaiwanHIWIN





Il corpo macchina

La base della macchina è saldata da un tubo quadrato per carichi pesanti e da una piastra in acciaio, la testata è installata sul lato destro del binario di guida e la contropunta è installata sul lato sinistro della base della macchina. può essere regolato a destra e a sinistra. La regolazione della torcia di saldatura e il meccanismo di sollevamento pneumatico si installano sul, che può essere regolato lungo il binario di guida, la spaziatura può essere modificata e può essere serrata dopo la regolazione.



Sistema di controllo elettrico

1 sistema di controllo CNC

Il sistema CNC controlla il servomotore CA per realizzare il collegamento a 5-assi del processo di saldatura. Le rotaie sono completamente chiuse. Ha cinque dimensioni, controllano rispettivamente la rotazione dell'asse rotante, la torcia di saldatura su e giù, avanti e indietro, il movimento di rotazione sinistra e destra e angolato. È composto da sistema di controllo CNC, servomotore CA ad alta potenza e driver del motore.

2 Utilizzo del PLC OMRON come nucleo di controllo per controllare l'implementazione del programma di saldatura. Il sistema ha una buona stabilità e una struttura semplice, di facile manutenzione.

3.Touch screen: adotta lo schermo della torcia MCGS come interfaccia di input/output. La lunghezza della saldatura e altri parametri possono essere immessi tramite questa interfaccia. Può allarmare quando si verifica un guasto durante il processo di saldatura e fornire indicazioni.

4 La lunghezza della saldatura viene rilevata dal sistema a circuito chiuso-dell'encoder rotante, il rilevamento della posizione come: posizione della torcia di saldatura, posizione della testina e posizione della contropunta rilevata dall'interruttore senza contatto importato-.

5 Il punto di inizio della saldatura viene rilevato automaticamente e la torcia torna automaticamente indietro al termine della saldatura.

6 Pannello di controllo integrato. Pulsanti di controllo, touch screen e parametri di saldatura sono tutti integrati su un unico pannello, comodo da usare e da utilizzare.

7 Il tempo e la durata della saldatura possono essere impostati tramite la schermata Torcia. La modifica dei parametri può essere inserita tramite il pulsante a sfioramento in modo comodo e tempestivo. I parametri possono essere memorizzati e richiamati, quindi la macchina avvia il processo di saldatura come da programma.

8. Sistema pneumatico

Il sistema pneumatico è costituito da valvola elettromagnetica, cilindro pneumatico, triplette pneumatiche e tubazioni, utilizzate per controllare l'alto e il basso della torcia di saldatura. I componenti pneumatici sono tutti prodotti AIRTAC realizzati a Taiwan.
