YDGD-6000 Attrezzature per macchinari agricoli Utensili per rivestimento laser robot

I.Descrizione

YDGD-6000 è composto da laser a fibra di rivestimento Chuangxin da 6000 W, testa di rivestimento laser ad anello coassiale di trasmissione, alimentatore di polvere pneumatico diviso ad alta-precisione, base robot, FANUC M-20iD/25 (apertura del braccio: 1831 mm; carico finale: 25 kg), refrigeratore d'acqua HL-6000-QG2/2, tensione Wenfeng 60 KVA alimentazione stabilizzata e software e hardware di controllo integrati. L'apparecchiatura adotta un sistema di controllo integrato PLC, che può realizzare il controllo centralizzato di robot a sei assi, laser, alimentatore di polvere e monitoraggio della temperatura delle lenti protettive.

II.Parametri tecnici

III.Specifiche principali dell'attrezzatura

1. Laser a fibra MFSC-6000

• Prestazioni stabili, qualità degli abbaglianti;
• Elevata efficienza di conversione fotoelettrica, basso consumo energetico;
• Alta affidabilità, lunga vita;
• La forma d'onda della potenza in uscita può essere modificata;
• Interfaccia bus di espansione;

2.Radiatore d'acqua HL-6000-QG2/2

• Adotta una pompa di circolazione dell'acqua fredda in acciaio inossidabile di alta-qualità con flusso elevato, prevalenza elevata, bassa rumorosità e lunga durata;
• Il sistema di controllo adotta il controller del computer di conversione bilingue cinese-inglese LCD, il controllo completamente automatico della CPU, può realizzare il dialogo uomo-computer, funzionamento semplice e intuitivo. Precisione del controllo della temperatura dell'acqua ±1 grado; Ha una funzione di diagnosi automatica dei guasti, visualizza direttamente il punto di guasto sullo schermo, chiedendo agli utenti di gestirlo rapidamente; Fornire un'interfaccia di comunicazione RS485, che può realizzare la funzione di comunicazione con l'host;
• Fornire molteplici funzioni di protezione e terminali di allarme passivi, terminali di controllo remoto, controllo e monitoraggio centralizzati CNC facili da realizzare;

• Parametri tecnici
  Modello	HL-6000-QG2/2
  Tensione e frequenza di funzionamento	3p 380V @ 50Hz
  Corrente operativa dell'intera macchina	13.5.A
  Potenza elettrica dell'intera macchina	8,5 kW
  Utilizzo dell'ambiente	5 gradi
  Precisione del controllo della temperatura	±1 grado
  Capacità di raffreddamento	18,0 kW
  Refrigerante	R32
  Portata nominale della pompa dell'acqua	4m³/h
  Prevalenza massima della pompa dell'acqua	62m
  Potenza della pompa dell'acqua	1,1 kW
  Capacità del serbatoio dell'acqua	43L
  Interfaccia dell'ugello dell'acqua del laser	Connettore Pagoda G3/4*φ25
  Interfaccia dell'ugello dell'acqua della testa di taglio	G1/2*φ12 Connessione-rapida

3.Dosatore polvere YDGD-D-FT

• Azionamento del servomotore, elevato trasporto della polvere e stabilità del flusso della polvere;
• Dotato di touch screen e controller di livello industriale-, funzionamento semplice ed elevata efficienza lavorativa;
• Il barile della polvere è un barile della polvere visibile in plexiglass e la quantità di polvere nel barile della polvere può essere osservata in qualsiasi momento;
• La quantità di alimentazione della polvere, il gas protettivo e il flusso del gas di alimentazione della polvere sono regolabili in modo accurato e continuo per soddisfare le esigenze dei diversi processi di lavorazione laser;

• Parametri tecnici
  Articolo	Parametro
  Dimensioni	290*300*940 mm (L*P*A)
  Unità di lavoro	Tipo diviso
  Numero di cilindri polvere	1
  Capacità di un singolo cilindro	9L
  Specifiche del serbatoio della polvere	8mm (slot singolo)
  Velocità massima del vassoio della polvere	0-8 giri/min
  Tipo di gas di trasporto	Azoto/Argon
  Campo di regolazione del flusso del gas di alimentazione polvere	0,5-25 l/min
  Campo di regolazione del flusso del gas di protezione	1-25 l/min
  Intervallo di visualizzazione della pressione	0,1-1 MPa
  Dimensioni delle particelle di polvere supportate	25-200um
  Tasso di fluttuazione della quantità di alimentazione della polvere	Inferiore o uguale al 2%

4.SBW-Alimentatore regolato H-60KVA

• Protezione da sovra- e sotto-tensione: quando la tensione in ingresso supera il valore di sovra- e sotto-tensione del regolatore di tensione, il dispositivo protegge automaticamente l'uscita senza tensione;
• Protezione da sovracorrente: quando la corrente supera il valore nominale, l'ingresso viene automaticamente interrotto.
• Protezione da sovraccarico e cortocircuito-: quando il carico supera la capacità di sovraccarico specificata dall'apparecchiatura o provoca cortocircuiti-, l'alimentazione può essere interrotta automaticamente entro il tempo specificato.

• Parametri tecnici
  Articolo	Parametri
  Modello del prodotto	SBW-H-60KVA
  Numero di fasi	Tre-fase
  Capacità	60Kva
  Intervallo di tensione in ingresso	Trifase-CA 380 V±20% (304 V-456 V)
  Tensione di uscita	CA 380 V tri-fase
  	Precisione della regolazione della tensione Inferiore o uguale a (1-5)% regolabile
  Efficienza	Maggiore o uguale al 98%
  Tempo di risposta	Il tempo di risposta del segnale di rilevamento di sovra-tensione e sotto{1}tensione è inferiore o uguale a 100 mS. Quando la tensione di ingresso cambia del 5% rispetto al valore nominale, il tempo di stabilizzazione è inferiore a 0,5 s.
  Frequenza operativa	50HZ-60HZ
  Forza di isolamento	2000 V, nessun guasto per 1 minuto 2000 V,

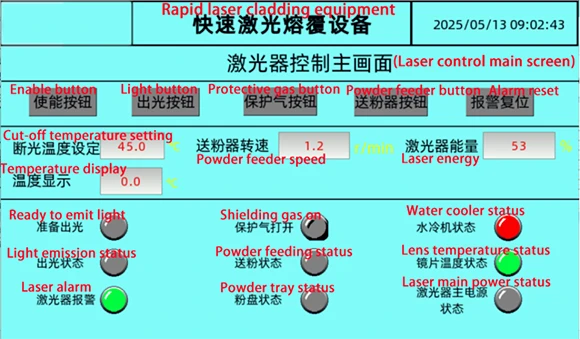

5.Interfaccia di controllo del sistema integrata

IV.Vedio come riferimento
