Soluzioni avanzate di rivestimento laser per utensili di macchine agricole
La saldatrice per rivestimento laser è una tecnologia avanzata che utilizza raggi laser ad alta-energia per rivestire strati di lega resistenti all'usura-e alla corrosione-su superfici metalliche, che possono migliorare significativamente la durata e le prestazioni degli attrezzi agricoli. Questa tecnologia forma uno strato di rinforzo ad elevata-durezza e resistente all'usura-sulla superficie dell'utensile attraverso un preciso riscaldamento laser e un rivestimento in materiale, particolarmente adatto per ambienti di lavoro difficili come la coltivazione del terreno e la raccolta dei raccolti.
Descrizione
Descrizione
La macchina per rivestimento laser (YDGD-6000) è composta da laser a fibra di rivestimento Chuangxin da 6000 W, testa di rivestimento laser ad anello coassiale con trasmissione, alimentatore di polvere pneumatico diviso ad alta-precisione, base robot, FANUC M-20iD/25 (apertura del braccio: 1831 mm; carico finale: 25 kg), refrigeratore d'acqua HL-6000-QG2/2, Wenfeng Alimentatore stabilizzato in tensione da 60 KVA e software e hardware di controllo integrati. L'apparecchiatura adotta un sistema di controllo integrato PLC, che può realizzare il controllo centralizzato di robot a sei assi, laser, alimentatore di polvere e monitoraggio della temperatura delle lenti protettive.
Parametri tecnici
|
Articolo |
Parametri YDGD-6000 |
|
Potenza del laser |
6000W |
|
Alimentatore di polvere |
Dosatore pneumatico di polvere ad alta precisione split (9L) |
|
Testa di rivestimento |
Testa di rivestimento anulare coassiale di trasmissione (macchia focale 3-5 mm) |
|
Robot a sei-assi |
Apertura del braccio: 1820 mm; Carico: 20 kg |
|
Sistema di controllo |
PLC (con touch screen da 10 pollici) |
Specifiche delle principali apparecchiature

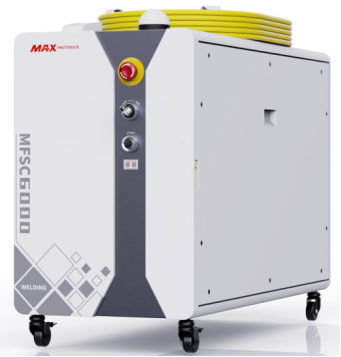

- Laser a fibra MFSC-6000
Il laser della serie MFSC è un prodotto per applicazioni industriali. È un laser compatto ed efficiente ad alta-potenza, utilizzato principalmente nella saldatura, nel rivestimento e in altri campi. Le caratteristiche principali sono:
1. Prestazioni stabili, qualità degli abbaglianti;
2. Alta efficienza di conversione fotoelettrica, basso consumo energetico;
3. Alta affidabilità, lunga vita;
4. La forma d'onda della potenza in uscita può essere modificata;
5. Interfaccia bus di espansione;
|
Parametri tecnici del laser MFSC-6000 |
||
|
Indicatori di prestazione |
Unità |
Parametro |
|
Modalità di lavoro |
/ |
Continuo/Modulato |
|
Modalità di polarizzazione |
/ |
Casuale |
|
Potenza in uscita |
W |
6000 |
|
Gamma di potenza regolabile |
% |
5~100 |
|
Lunghezza d'onda centrale |
nm |
1080±10 |
|
Stabilità della potenza (100% continuo > 1 ora) |
% |
±1~1.5 |
|
Frequenza di modulazione (100% continua) |
kHz |
50KHz |
|
Indicatore di potenza a luce rossa |
uW |
400 |
|
Lunghezza della fibra |
m |
20 |
|
Diametro del nucleo della fibra |
ehm |
600 |
|
Interfaccia di uscita in fibra |
/ |
QBH |
|
Raggio di curvatura della fibra |
mm |
200 |
|
Tensione operativa |
V |
400±40 |
|
Potenza in ingresso (uscita continua al 100%) |
chilowatt |
16 |
-

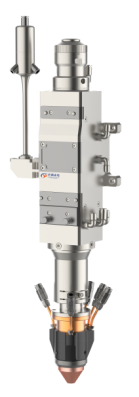

Testa di rivestimento laser a trasmissione YDGD-03-QBH
1. Percorso ottico di trasmissione, con protezione della lente protettiva multi-strato e design a cassetto-, comodo per l'ispezione e la sostituzione;
2. Con un processo laser adeguato, è possibile ottenere un tasso medio di utilizzo della polvere del 93%, riducendo notevolmente i costi di utilizzo da parte dell'utente;
3. Lo spot circolare di alta-qualità, attraverso la regolazione dei parametri di processo, può raggiungere un tasso di diluizione controllabile e una zona-influenzata dal calore;
|
YDGD-03-QBH Parametri tecnici |
|
|
Articolo |
Parametro |
|
Interfaccia |
QBH |
|
Struttura del percorso ottico |
Percorso ottico di trasmissione |
|
Gruppo lenti protettive |
3 strati |
|
Forma di raffreddamento |
Raffreddamento ad acqua |
|
Potenza applicabile |
6000W |
|
Lunghezza focale di collimazione |
100 mm |
|
Mettere a fuoco la lunghezza focale |
300 mm |
|
Punto focale |
3,0 mm (spot circolare, regolabile 3-5 mm) |
|
Lunghezza d'onda applicabile |
900-1080 nm |
|
Utilizzo del laser |
＞99.25% |
|
Modulo regolazione coassiale polvere leggera |
Attrezzato |
|
Sensore di temperatura |
Lente protettiva inferiore con modulo sensore di temperatura |
|
Struttura dell'ugello |
Alimentazione polvere ad anello diviso |
|
Utilizzo della polvere |
＞93% |
|
Peso |
4,5 kg |

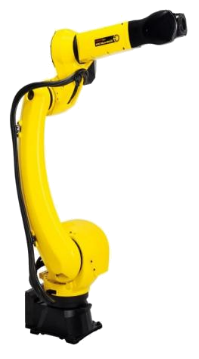

- Robot a sei-assi FANUC M-20iD/25
Viene utilizzato il robot a sei assi FANUC M-20iD/25-con la quota di mercato più elevata nel settore del rivestimento laser. Questo robot può mantenere stabilità e alta precisione anche con piccoli passi a lungo termine.
1.M-20iD/25 ha un ampio raggio di movimento di 1.831 metri e un carico nominale di 25 kg;
2.Il meccanismo del robot è stato reso più leggero e più sottile.
3. Il braccio leggero e la nuova tecnologia di controllo hanno notevolmente migliorato le prestazioni di movimento, migliorando così notevolmente l'efficienza produttiva per unità di tempo.

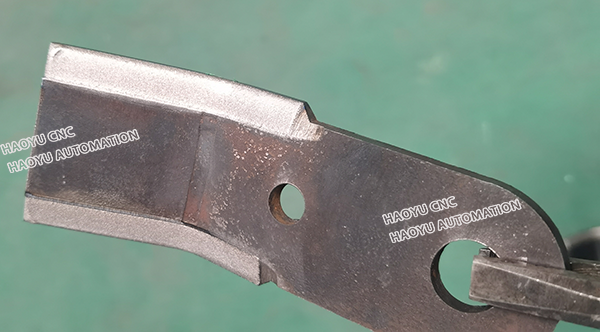

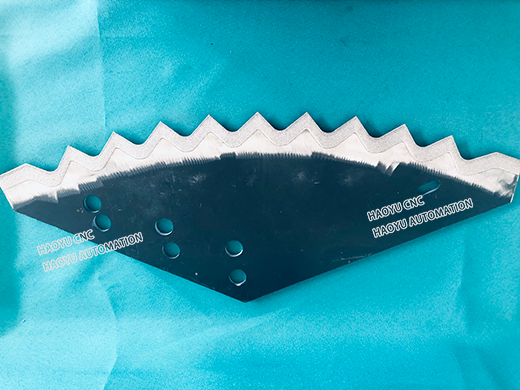

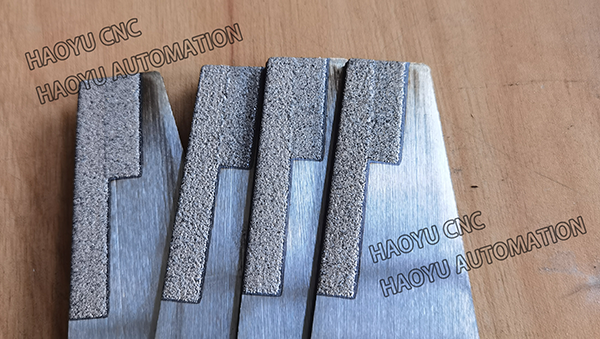

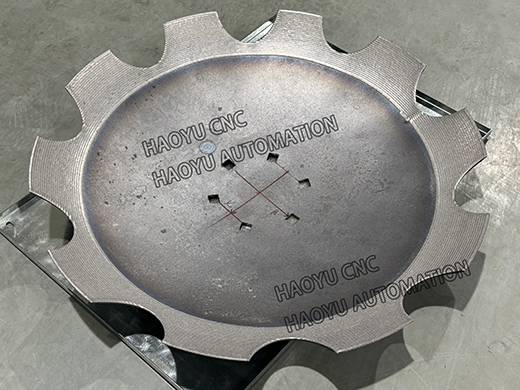

Immagini di dettaglio
Vedio come riferimento
